Eftersom marknadspenetrationen för elektriska tunga-lastbilar fortsätter att växa har många användare fortfarande en begränsad förståelse för sina nyckelkonfigurationer-särskilt den elektriska drivaxeln. Som kärnkomponenten iEV axelsystem, den elektriska axeln påverkar direkt fordonets prestanda, effektivitet och driftskostnad.
Vilka är huvudtyperna avelektriska lastbilsaxlar, och vilka faktorer bör beaktas när man väljer ett EV-axel- eller e-axelsystem? Den här guiden ger en detaljerad analys från flera dimensioner, inklusive axelstruktur, antal motorer, transmissionsväxeldesign och kraftuttagskonfiguration (PTO).
01 Uppbyggnad av den elektriska drivaxeln
En traditionell lastbilsdrivaxel består av fyra huvudenheter, varav de flesta fortfarande finns kvar i moderna elektriska axelsystem.
1. Axelhus
Axelhuset är den primära-lastbärande komponenten i både konventionella och elektriska lastbilsaxlar. Vanliga tillverkningsprocesser inkluderar svetsning av stansat stål, hydraulisk expansion och precisionsgjutning. Dessa mogna teknologier används ofta i EV-axelplattformar för att balansera kostnad, vikt och styrka.
2. Huvudreducerare
Huvudreduceraren omvandlar det ingående vridmomentet till det utgående vridmomentet för hjul-änden. I både diesel- och elektriska drivaxeltillämpningar indikerar parametrar som bakre tanddiameter (t.ex. 485, 440, 400) vridmomentkapacitet och last-bärhållfasthet. Större diametrar motsvarar i allmänhet ett högre vridmoment i hjuländen, vilket är avgörande för elektriska tunga-lastbilar.
3. Hjulände
Hjuländen stöder hög-rotation och tunga belastningar. Moderna elektriska lastbilsaxlar använder vanligtvis underhållsfria-hjulsändar, vilket minskar servicefrekvensen och livscykelkostnaderna-en viktig fördel för elbilsflottor.
4. Bromssystem
Trumbromsar och skivbromsar används båda i elektriska axeltillämpningar. Kilbromsar har blivit vanliga i kraftiga-elektriska axelsystem på grund av deras kompakta struktur och känsliga bromsprestanda.
Exempel: I de flesta EV-axelkonstruktioner förblir axelhuset, hjuländen och bromssystemet i stort sett överensstämmande med traditionell lastbilsdrivaxelarkitektur.
Strukturella typer av elektrisk drivaxel
Elektriska drivaxlar som används i-tunga elbilar har i allmänhet en av två strukturella layouter.
Struktur 1: Integral Axle Housing (Integral EV Axle)
Denna design behåller det traditionella axelhuset, hjuländarna och bromssystemet, samtidigt som motorn + transmissionsenheten integreras vid den främre flänsen. Vridmoment från elmotorn överförs genom växellådan för att driva hjulen.
Exempel: En elektrisk tung-lastbil utrustad med en integrerad axel med elektrisk drivaxel.
Denna typ avEV axelsystemerbjuder låg kostnad och hög mognad, eftersom den återanvänder konventionella lastbilsdrivaxelkomponenter. Utrymmesbegränsningar begränsar dock vanligtvis transmissionen till två eller tre växlar, och kraftuttagsintegration är ofta inte möjlig.
Exempel: En elektrisk tung-lastbil utrustad med en elektrisk drivaxel med tre-sektioner.
Struktur 2: Tre-axelhus (modulärt E-axelsystem)
I den här konfigurationen är de vänstra och högra axelhusen separerade, med elmotorn, transmissionen och valfritt kraftuttag integrerade i mittsektionen. Detta modulära e-axelsystem möjliggör fler-växlar (3–6 växlar), vilket förbättrar både kraftprestanda och energieffektivitet.
Även om designen med tre-sektioner ökar vikten något på grund av flänsanslutningar, är dess last-pålitlig och lämplig för tunga-elektroniska tillämpningar.
Exempel: Elektriska tunga-lastbilar är utrustade med en tre-elektrisk drivaxel.
Insikt om branschtrend:
Medan integrerade EV-axlar dominerar den nuvarande marknaden på grund av kostnadsfördelar, representerar modulära elektriska axelsystem med multi-växellådor den framtida utvecklingsriktningen.
02 Val av antal motorer
Den senaste egen-utvecklade elektriska drivaxeln för tunga-lastbilar använder en enda motor.
De flesta elektriska drivaxlar för tunga-lastbilar använder en enda motor på grund av installationsbegränsningar. Typiska specifikationer för EV-axel med en enkel-motor inkluderar toppeffekter på cirka 390 kW och toppvridmoment som överstiger 700 Nm.
För att uppnå högre prestanda används dubbla-motordrivna EV-axelsystem i allt högre grad. Dessa system kan använda:
Främre–bakre motorarrangemang som driver en gemensam reducering, eller
Distribuerade motorkonstruktioner eliminerar den traditionella huvudreduceraren.
Ett representativt exempel är Tesla Semi, som använder ett elektriskt axelsystem med dubbla-motorer med elektronisk differentialkontroll.
Exempel: Elektrisk drivaxel på Tesla Semi-elektrisk tung-lastbil.
Operationell strategifördel:
EV-axlar med dubbla-motorer möjliggör intelligent kraftfördelning. Båda motorerna fungerar under tunga-laststarter och -stigningar, medan enkel-motordrift används under cruising för att maximera effektiviteten.
03 Transmissionsväxlar i elektriska axelsystem
Jämfört med dieselmotorer har elmotorer ett bredare driftseffektivitetsområde. Som ett resultat kräver elektriska lastbilsaxlar inte lika många växlar som traditionella transmissioner.
Integrerade EV-axlar använder vanligtvis 2-växlade växellådor
Modulära e-axelsystem kan stödja 3-, 4- eller 6-växlade transmissioner
Till exempel kan en modern elektrisk drivaxel med en 3-växellåda uppnå hjul-vridmoment på upp till 48 700 Nm, tillräckligt för krävande tunga applikationer.
Rekommendation för val av växel:
Platta områden: 2-växlad EV-axel
Kuperat terräng: 3-e-axelsystem
Bergsområden: 4-växlat elektriskt axelsystem
04 Kraftuttag-utförande (PTO) i EV-axlar
Exempel:Den här elektriska tunga-lastbilens elektriska drivaxel har ingen kraftuttag
Tidiga elektriska axelkonstruktioner saknade ofta kraftuttagsfunktionalitet på grund av utrymmesbegränsningar. I sådana fall krävdes en hjälpmotor för att driva hydraulsystem, vilket tillför onödig vikt och kostnad.

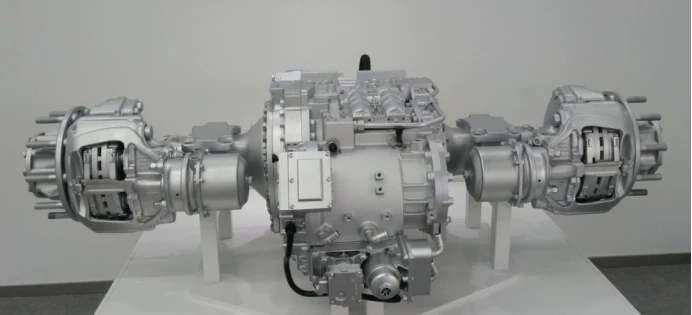

Exempel: Nyutvecklad elektrisk drivaxel med motorn till vänster, transmissionen i mitten och kraftuttaget till höger.
Moderna EV-axelsatser integrerar allt mer kraftuttagskapacitet direkt i den elektriska drivaxeln. Detta är särskilt viktigt för dumper och resurs-transportfordon som är beroende av hydrauliska system.
Rekommendation:
Även om en kraftuttag inte krävs omedelbart, förbättrar valet av ett elektriskt axelsystem med kraftuttag på lång sikt flexibiliteten och andrahandsvärdet.
Stor batterikapacitet, lång körräckvidd och avancerade elektriska drivaxlar definierar framtiden för elektriska tunga-lastbilar. Välja rätt EV-axel,e-axelsystem, eller elektrisk lastbils axelkonfiguration kräver noggrant övervägande av driftsförhållanden, terräng och applikationskrav.
